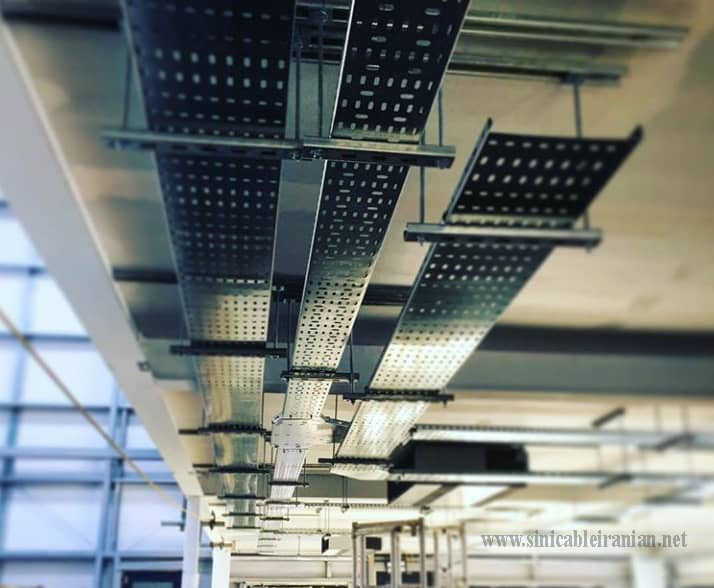

روش اول نصب سینی کابل توسط پیچ متری (پیچ راد)

الف - پیچ و مهره بر روی دو پیچ متری 5/2 سانتیمتر بالاتر از محل مورد نظر بسته و مهره و واشر دیگر را پایین سینی کابل محکم کنید.

ب - پیچ و مهره فنردار را در ریل نگهدارنده سینی کابل قرار دهید و آنها را توسط پیچ راد به یکدیگر متصل کنید.

ج - انتهای سینی کابل را روی ریل سینی کابل گذاشته و به آن متصل کنید .


روش  دوم  نصب سینی کابل توسط پیچ راد (پیچ متری)

در این روش ریل سینی کابل مورد نیاز نمی باشد.

الف -پیچ و مهره بر روی دو پیچ متری 5/2 سانتیمتر بالاتر از محل مورد نظر بسته و مهره و واشر دیگر را پایین سینی کابل محکم کنید.

ب - نگهدارنده را کنار دو لبه سینی کابل قرار دهید

ج – نگهدارنده سینی کابل را توسط مهره و واشر مربع به سینی کابل متصل کنید.این گونه نصب می تواند هم از داخل سینی کابل یا خارج سینی کابل صورت گیرد.



روش  سوم نصب سینی کابل توسط پیچ متری

الف -پیچ و مهره بر روی  یک پیچ متری به ارتفاع مورد نیاز بسته و مهره و واشر دیگر را پایین سینی کابل محکم کنید.

ب - محل آویز کردن وسط سینی کابل بوده و توسط یک پیچ راد صورت می گیرد.

ج – مهره فنردار وسط ریل نگهدارنده سینی کابل بالا وپایین سینی کابل متصل می شود.

د- مهره های نگهدارنده را از بالا و پایین پیچ راد محکم کنید.


روش  چهارم  نصب سینی کابل توسط پیچ متری

این روش در نصب سینی کابل ها با کفه های عرض کم می باشد.

الف -پیچ و مهره بر روی  یک پیچ متری به ارتفاع مورد نیاز بسته و مهره و واشر دیگر را پایین سینی کابل عرض 5سانتیمتر محکم کنید.

ب-  سینی کابل در یک نگهدارنده u  شکل گذاشته وآن را توسط یک پیچ راد با یک مهره متصل کنید.

ج -  مهره بالای پیچ متری را محکم سپس مهره فنردار پایین پیچ راد را محکم کنید.


روش  پنجم  نصب سینی کابل توسط پیچ متری

این روش برای نصب دو سینی کابل مجزا که بصورت موازی و جدا از هم اجرا شده مناسب می باشد.

الف -پیچ و مهره بر روی  یک پیچ متری به ارتفاع مورد نیاز بسته و مهره و واشر دیگر را پایین سینی کابل عرض 5سانتیمتر محکم کنید.

ب-  دو کانال کابل را در یک نگهدارنده ای به نام براکت سینی کابل گذاشته.

ج – براکت سینی کابل را زیر سینی کابل برده به هم متصل می کنید.

د – پیچ راد را از وسط سینی کابل ها عبور داده و به براکت پیچ و مهره می کنید.


انواع اتصالات در فلز کاری :

قطعات را با وسایل گوناگون می توان به یکدیگر متصل کرد به طور کلی این وسایل به سه دسته طبقه بندی می شوند :

1_  وسایل اتصال موقت مانند پیچ و مهره

2_ وسایل اتصال نیم دایم مانند پرچ

3_ وسایل اتصال دایم مانند جوشکاری

مفهوم اتصال موقت :

اتصالی است که جدا سازی آنها بدون آسیب دیدن قطعات پایه و قطعات اتصال دهنده صورت می گیرد مانند اتصال با استفاده از پیچ و مهره و خار و گوه ، پین و غیره انجام می شود.

انواع پیچ : در سیستم متری و اینچی :

تعریف پیچ ، پیچ قطعه ای استوانه ای است که بر سطح استوانه آن شیاری مارپیچ ایجاد شده و از آن برای اتصال قطعات به کمک مهره استفاده می شود از پیچ می توان برای ایجاد نیروی طولی زیاد در پرسها و گیره ها و برای تبدیلحرکت دورانی به مستقیم در ماشین تراش و غیره استفاده کرد پیچ شامل دو قسمت اصلی و بدنه می باشد سر پیچ به اشکال مختلفی از قبیل شش گوش چهار گوش گرد شکل است و روی سطح جانبی آن دنده کاری شده است هر پیچ دارای یک گام است که گام فاصله ای است که در یک دور کامل بر روی سطح جانبی استوانه بوجود می آید.چنانچه جهت صعود مارپیچ جهت صعود مارپیچ روی قسمت مرعی (دید) استوانه با محور قایم از چپ به راست باشد پیچ راست گرد است و اگر از راست به چپ چپ گرد است.مشخصات پیچ ها معمولا با کمک ابعادشان که عبارت از قطر بزرگتر و قطر کوچکتر گام پیچ و طول قسمت دنده کاری مشخص می شوند.

_ قطر بزرگ : قطر اصلی و خارجی پیچ را گویند که می توان با کولیس اندازه گرفت و با D نشان داده می شود.

گام پیچ : مقدار طولی که پیچ در یک دور گردش بالا یا پایین می رود.

طول پیچ : طول قسمت استوانه که در زیر سر پیچ قرار دارد . طول پیچ با قطر آن متناسب است.

انواع پیچ بر اساس فرم و پروفیل دنده ها :

از نطر شکل و پروفیل دنده ها پیچ ها دارای استاندارد های مختلفی هستند عبارتند :

1_ پیچ های متری

2_ پیچ های لوله ای اینچی

3_ پیچ های دنده ای اره ای

4_ پیچ های اینچی

5_ پیچ های دنده ذوزنقه ای

6_ پیچهای مخصوص

پیچ های بین المللی متری :

این پیچ ها بر اساس دستگاه متری تولید می شوند دنده ها آن شکل مثلث متساوی ا لا ضلاع است که راس دنده های آن در 1/8 ارتفاع مثلث در پیچ 0 1/4 ارتفاع در مهره بریده شده اند و ته شیارهای آن در 1/6 ارتفاع مثلث در پیچ و 1/12 ارتفاع در مهره گرد شده اند.

در این دسته پیچ با قطر و گام به میلی متر مشخص می کنند مثلا M20 که عدد 20 معرف قطر پیچ و حرف M معرف سیستم آن می باشد.

در سیستم پیچ متری دو سری دو سر پیچ یا رزوه وجود دارد.

1_ پیچ سری دنده ظرفیت از قطر 0/1 تا 5/5 میلی متر شاخته می شوند.

2_ پیچ سری دنده دزشت که از قطر 6 میلی متر به بالا ساخته می شوند.

پیچ های اینچی : به دو دسته انگلیسی ویت ورث و آمریکایی سلرز تقسیم بندی می شوند

1_ انگلیسی ویت ورث : دنده ها در این دسته به صورت مثلث متساوی الساقین با زاویه 55 درجه است که راس دنده ها و ته شیار های آن در فاصله (1/6-1) ارتفاع از راس مثلث گرد شده است گام آن عبارت از تعداد دنده ها  در یک اینچ طول قسمت دنده کاری شده می باشد.

2_ پیچ های آمریکایی سلرز : دنده ها این پیچ ها شکل مثلث متساوی الاضلاع است راس دنده ها ته شیار های آن (1/8-1) ارتفاع مثلثث ها بریده شده اند . گام این پیچ بر حسب میلی متر می باشد.

پیچ های لوله ای اینچی :

به دو دسته ویت ورث پای گاز و بریگ تقسیم می شوند.دسته ویت ورث بدنه پیچ مخروطی است و شیب آن 1/16 می باشد این نوع دنده کاری برای لوله هایی که دارای ضخامت کم هستند مورد استفاده قرار می گیرد.

دسته بریگ : دنده ها به شکل مثلث متساوی الساقین و برای لوله های آب و انتقال گاز و سیالات به کار می رود.

پیچ های دنده ذوزنقه ای :  دنده ها به شکل ذوزنقه متساوی الساقین با زاویه راس 30 درجه می باشد ارتفاع دنده این پیچها در حدود نصف گام پیچ است.

پیچ های دنده ای اره ای  : زاویه پهلوی دنده ها آن 30 درجه می باشد و برای انتقال نیرو های یک طرفه در ساختمان پرسها و جکها و جرثقیل ها به کار می رود.

پیچ های مخصوص : به سه دسته دنده ریز ، دنده مربعی و دنده گرد تقسیم می شوند.

ساخت دنده مربعی مشکل است و کاربرد آن در جکها و پرس ها می باشد و پیچ های دنده گرد دارای مقاومت بسیار زیاد به علت نداشتن ریوس نوک تیز می باشند و در ساخت لوکوموتیوها و جکها و جرسقیل های سقفی کار برد دارد.

جنس پیچ ها : بسته به نوع کاربرد ، جنس پیچ ها متفاوت است برای اتصالات مکانیکی از جنس فولاد و برای محیط مرطوب از فولاد آبکاری در قطعات آبکاری در قطعات الکتریکی  از جنس مس  و برنج ساخته می شوند.بر روی پیچ ها دو عدد نوشته می شود که اولی عدد ذر دومین عدد ضرب در عدد 10 حد ارتجاعی پیچ مشخص می شود.























 براي خواندن مطالب بيشتر مي توانيد به فيسبوک و توييترمراجعه کنيد.


www.sinicableiranian.com
www.sinicableiranian.net
www.sinicableiranian.ir





برچسب ها : نصب سینی کابل , پیچ متری , ریل نگهدارنده سینی کابل , نگهدارنده سینی کابل , لبه سینی کابل , خارج سینی کابل , پایین سینی کابل , وسط سینی کابل , سینی کابل عرض 5سانتیمتر , براکت سینی کابل , زیر سینی کابل , پیچ , گام پیچ , متری ,
بازدید : 97
[ شنبه 09 ارديبهشت 1396 ] [ شنبه 09 ارديبهشت 1396 ] [ شریعت ]

مراحل نصب سيني کابل گالوانيزه گرم

1-متناسب با سفارش های اجرايي در استاندارد   {NEMA VE 2}  اتصال سيني کابل مثال يک سيستم تکمیل که شامل # پلیت های نگهدارنده # نگهدارنده ها # سیستم های نگهدارنده صفحه ای # نگهدارنده های لازم # رابط سینی کابل # ته بند سینی کابل # تبديل هاي بزرگ شونده سینی کابل # چهار راهی سینی کابل # سه راهی سینی کابل مي باشد.



2- برداشتن براده ولبه هاي برنده از سيني کابل

3- اتصال ساپورت هاي سيني کابل جهت ساختار سازی پیکره بندی اصلی طرح اجرايي حاوی

   A- نقشه کشیدن مکان قرار گرفتن  ساپورت ها و بست های سینی کابل بنا به میزان تحمل بار و لرزش ملزومات سینی کابل.

   B-بررسی مسافت دو سر سيني کابل ها  طوري که دو سر از نقشه و طراحی انجام شده متجاوز نشود.

   C- ساختمان سيني کابل توسط اجزا مکانیزم سيني کابل مانند # پیچ متری یا نگهدارنده عمودی (# پیچ راد) و دیگر متعلقات سيني کابل نگه داشته مي شود که تمام موارد ذکر شده  در کارگاه توليد سيني کابل فراهم می شود . تنظیم پشتیبانی کردن براکت دیواری سینی کابل و رادهاي سقفي به عنوان برنامه اجرايي مورد بررسی بوده و توسط متخصصین طراح باید طراحي شود.

   D-حمایت تولید سيني کابل به شيوه سری جهت جلوگيري از پيچش بارگذاري غيرمعمولی سيني کابل.

   E-ساخت مرکز ساپورت اویزان سيني کابل، طراحي شده براي 70 درصد در مقابل 30 درصد موارد بارگیری غير معمول، با ضريب امنیت .

   F-تنظیم و مشخص کردن مکان نصب ساپورت ها و نگهدارنده های سینی کابل.

4- تشکیل اتصالات به تجهيزات ، توسط متعلقات <رابط سینی کابل> به ساز و برگ و سینی کابل . تقویت سيني کابل به تنهایی و مجزا ازاتصالات مربوطه واينکه آيا تجهيزات الحاقی ، میزان وزن سيني کابل را متحمل می شود یا خیر ؟   .

5-نصب ارتباط دهنده هايي همچون سه راهی سینی کابل وچهار راهي سيني کابل جهت افزایش نقشه اجراي سيني کابل .

6- ساخت سینی کابل با ارتفاع های درخواستی متقاضی با استفاده از اتصالات استاندارد.

تو رفتگی سر باره در سینی کابل :

منظور از سر باره آلیاژ موجود روی در آهن (گالوانیزه) می باشد که قسمت انتهایی وان گالوانیزه گرم ته نشین شده ناخالصی های سر باره که در اثر تلاطم حوضچه های آبکاری گرم سینی کابل ایجاد می شود و موجب نقص در سینی گرم می شود به علت اینکه سرعت خوردگی این سر باره اغلب برابر سرعت خورندگی روی می باشد این عیب اثرات کمتری بر طول عمر سینی کابل گالوانیزه گرم گذاشته این عیب اکثرا به طور ذرات ریز جوشی شکل بصورت متراکم در پوششش گالوانیزه گرم نمایان می شود.

لزا هنگامیکه این اثرات زیاد شد به علت اینکه پوشش را در مقابل صدمات مکانیکی ضعیفتر می کند و احتمال تغییرات رنگی در مواجه شدن هوازدگی می بایست از روی سینی کابل گالوانیزه گرم برداشته شود.



www.sinicableiranian.com
www.sinicableiranian.net
www.sinicableiranian.ir







#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل#تولید کننده سینی کابل





برچسب ها : سيني کابل گالوانيزه گرم , سینی کابل , نگهدارنده سینی کابل , پیچ متری , پیچ راد , براکت دیواری سینی کابل , براکت سینی کابل , تولید سيني کابل , نصب ساپورت سینی کابل , تقویت سيني کابل , وزن سيني کابل , سه راهی سینی کابل , چهار راهي سيني کابل , اجراي سيني کابل , ساخت سینی کابل ,
بازدید : 156
[ سه شنبه 10 اسفند 1395 ] [ سه شنبه 10 اسفند 1395 ] [ شریعت ]


تولید سيني کابل بر اساس استاندارد اروپايي

A- سيني کابل  با ضخامت و وزن کم و تعداد پانچ بیشتر (سيني کابل استاندارد) :

سيني کابلها با ضخامت کم و وزن کم استاندارد برای پروژه های ساده که جهت عبور کابل های معمولی تر مناسب هستند.

سيني کابل هاي سبک جهت عبور کابل هاي غلاف دار که به آساني مي توانند پوشيده شوند مفيد مي باشند.

به طور معمول تعداد سوراخ هاي سيني کابل در اين گونه  سيني هاي کابل بيشتر از دیگر اشکال مي باشد که مي تواند جهت تهويه و خنک شدن کابل ها مفيد واقع شوند تعداد زیاد سوراخ های سینی کابل باعث سبک تر شدن سینی کابل می شود و لزا برای پروژه های متوسط تعداد زیاد پانچ های زیاد و وزن کم تر سینی کابل مناسب می باشد.

B- سيني کابل  با ضخامت و وزن و تعداد پانچ متوسط  :

طرح متفاوت اين نوع سيني کابل به دلیل لبه هاي خم  آن به درون < همان سيني کابل 4 خم > آن را از سيني کابل  با ضخامت و وزن کم و تعداد پانچ بیشتر  جدا می سازد.

اين سيني هاي کابل  استقامت  چندين برابري نسبت به سيني کابل های سبک دارند . سيني کابل با ضخامت متوسط وزنی نسبتا سبک نصبی تقریبا ساده و راحت تر دارد .

لبه هاي سيني کابل معمولا از 4 تا 12 سانتيمتر ارتفاع یا بیشتر بنا به سفارش متقاضی و يک خم 1 سانتيمتري به درون تولید می شود.

C-سيني کابل  با ضخامت و وزن بیشتر و تعداد پانچ کمتر :

سيني کابل  با ضخامت و وزن بیشتر و تعداد پانچ کمتر براي موقعيتهايی که تحمل بار بیشتر و سنگین تر و يا شرايطي  که ممکن است پروژه های الکتریکی آسیب ببینند  سفارش ، ساخته و تولید می شود.

الگوي سوراخهاي ( پانچ کم ) سيني کابل سنگين با بر گرداندن لبه ها به داخل سینی کابل تکمیل تر شده که باعث محکم ومقاوم تر کردن سيني کابل مي شود.





< همان سيني کابل 6 خم >.
